快速迭代的产品开发周期中，手板模型（即原型样件）起到了桥梁作用——它让设计师、工程师和市场团队能够在投入批量生产前直观地验证产品形态、结构及装配关系。而在众多手板制作工艺中，CNC（计算机数控）加工凭借其高精度、高效率和广泛的材料适应性，成为最受信赖的选择之一。一份合格的“CNC手板加工图纸”，不仅仅是技术文件，更是您将创意转化为实物的工程语言。下面，我将从优势、局限性到选择建议，为您全面解析这一过程，帮助您在项目中做出明智决策。

一、CNC手板加工图纸的核心优势：为什么它值得依赖？

1. 无与伦比的尺寸精度

CNC加工通过计算机精确控制刀具路径，其公差通常可控制在±0.05mm至±0.1mm之间，甚至可达±0.02mm（视设备与材料而定）。这对于需要严格配合公差的结构件（如外壳卡扣、齿轮啮合或螺纹孔）至关重要——一份清晰的图纸能直接减少试错和修模的次数。

2. 复杂几何形态的还原能力

相比3D打印，CNC的刀具可以处理带有倒角、斜面、深孔、沉槽等特征的手板。图纸中标注的结构细节（如拔模角度、尖锐棱边或精细纹理）都能被高刚性机床忠实呈现，对于验证装配可行性尤为关键。

3. 材料选择高度自由

CNC支持从ABS、尼龙、亚克力等常见塑料，到铝合金、不锈钢甚至PEEK等高性能工程材料。只要图纸文件格式正确（通常为STEP、IGES或DXF），加工方即可根据定制的力学需求（如耐高温、抗冲击或导电性）匹配最合适的材料。这比3D打印受限于单一树脂或粉末材料更具优势。

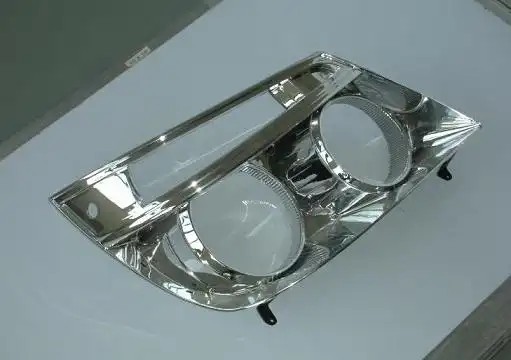

4. 表面处理效果更贴近最终产品

CNC加工后，零件表面可以直接进行喷漆、电镀、丝印或拉丝等后处理，实现与量产件几乎一致的外观质感。图纸中若明确标注表面粗糙度（如Ra1.6或Ra0.8），加工商就能提前预留切削余量，避免二次打磨带来的尺寸变化。

5. 快速迭代与成本平衡

对于中小批量（1-50件）的手板制造，CNC无需开模费，从3D模型直接生成加工代码。一份优化后的图纸，配合标准刀具库，可在24-72小时内完成交付。相比开模注塑的数周周期，这种“快改快试”的步伐显著缩短了产品开发总时间。

二、图纸设计的客观局限性：哪些情况需要谨慎？

1. 刀具可达性受限，导致悬空结构难以加工

CNC依赖旋转刀具进行切削，因此零件上的内部封闭空腔、狭窄弯角（小于刀具直径的区域）或深长细孔（长径比过大）都难以实现。例如，一个直径2mm、深度20mm的盲孔，可能无法用标准铣刀完成，图纸中若未标识避让或采用拼装结构，实际加工时只能另寻替代方案（如放电加工），这会增加成本和周期。

2. 壁厚和结构强度受制于材料特性

薄壁结构（如0.5mm厚的筋条或凸起）在CNC加工中容易因切削力产生变形或崩边。图纸设计时，必须根据材料韧性设定最小壁厚（例如铝材建议≥1.0mm，塑料≥1.2mm）。若过度追求轻量化或超薄造型，可能无法通过一次装夹完成，需要分件加工再粘合，这将影响整体强度。

3. 复杂的曲面或多轴联动成本激增

对于需要5轴联动加工的复杂曲面（如人体工程学手柄、涡轮叶片），虽然理论上可加工，但编程时间、特殊夹具和多次装夹会大幅提升成本。一份图纸若包含大量自由曲面且未做分件优化，可能导致报价翻倍。某些特定角度（如倒扣区域）只能通过成型刀具完成，刀具定制费用也会增加。

4. 图纸缺乏标注，导致工艺理解偏差

CNC加工商不会自动“读懂”设计意图。图纸中缺少注释（如“此处需做R角避让”、“注意保存脱模锥度”或“关键配合面公差为H7”）时，加工人员会依据默认参数（如留0.5mm边距、不做额外抛光）执行，这可能导致零件装配时出现干涉或外观瑕疵。

5. 材料利用率低，批量成本每件递增

因为CNC是减材制造，从实心毛坯中切削出零件，大部分材料会变成废屑。对于贵金属（如钛合金）、超大件或数量超过50件的批次，总成本可能高于3D打印或低压灌注工艺。图纸设计时若未考虑毛坯尺寸优化或嵌套排样（逐个裁剪），单件成本会显著上升。

三、清晰的选择建议与实操流程图谱

如何判断CNC手板加工是否适合您的项目？

- 优先选择CNC的场景：需要验证装配精度的功能样机、使用量产材料（如铝合金或ABS）、有明确外观验证需求（喷漆或电镀后检测曲面连续性）、批次数量在10-50件且时间紧迫。

- 建议改用3D打印或其他工艺的场景：内部有复杂流道或网格结构（如散热器）、壁厚极薄（＜0.5mm）、小尺寸精细纹路（如镂空花体）、预算有限的小批量（＜5件且材料非金属）。

从图纸到实物，4步流程检查清单：

1. 文件准备

- 输出可编辑的3D模型（推荐STEP或IGES格式，保留特征树）。

- 单独提供2D工程图（PDF或DWG），用红色箭头圈注关键尺寸公差、表面处理和装配基准。

2. 结构优化

- 将所有倒角或R角标于图纸（避免尖角应力集中）。

- 拆分过长悬臂或深腔结构，设计为螺接或卡扣分件，并在图纸中标注“此面需留0.2mm胶水层”。

3. 材料与表面匹配

- 明确指定材料牌号（如“6061-T6铝合金”而非仅写“铝”）。

- 表面处理需绑定图纸上的范围（如“仅底部面板进行180目拉丝，其他部位保持出厂光洁度”）。

4. 沟通确认

- 向加工厂提供STL格式的渲染效果图辅助理解，尤其是曲面连续处。

- 要求对方出具“加工可行性分析报告”，包括刀具路径模拟图和预计装夹次数。

文字总结：CNC手板加工图纸既是技术规范的载体，也是您与制造商之间的沟通契约。善用其精度优势，规避结构局限——通过前期图纸优化（如分件设计、参数标注）和后端质量检查（如三坐标检测），您将获得一件性能可靠、外观接近量产的手板。若您在设计阶段犹豫不决，建议优先向经验丰富的加工厂提供模糊尺寸的示意图，让专业工程师帮您完成落地可行性评估。这不仅是效率的提升，更是产品风险的前期管控。
